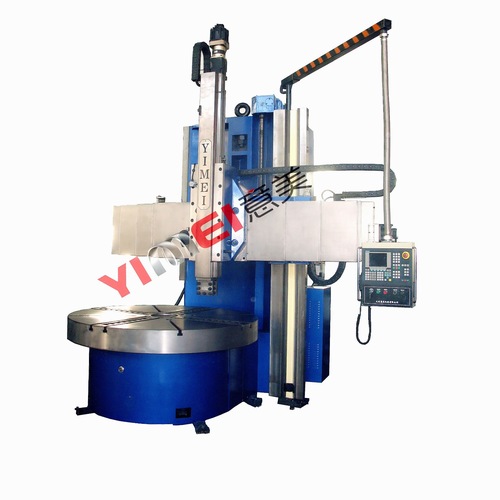

CK5116E Vertical Torno

Sobre la base de la experiencia para el diseño yfabricación de pequeñas y grandes tornos verticales, nuestra pequeña torreta verticales CNCtorno es una combinación de la mecánica moderna, electricidad e hidráulica. Para satisfacerrequisitos de mecanizado modernos, esta máquina está equipada con una alta velocidad de corteherramientas, fresas de metal duro para el mecanizado de acabado rugoso & de piezas de fundiciónde hierro, acero de aleación y otros materiales.

Características de torno vertical Máquinas

1. Este pequeño CNC de torreta vertical, integra torno botón de suspensión,armario eléctrico y el torno juntos.
2. Su traviesa y T ram (ram plaza es opcional) se apagaron y pegadocon la banda de vestir.
3. La configuración estándar de la vertical,tornos incluye transmisión mecánica 16 grado y de cinco herramienta estaciónportador (portaherramientas cuadrado es opcional).
4. Siemens sistema 808 (otrasistemas son opcionales)
5. Protección Cerrado por traviesay lubricación automática para cada uno partes lubricadas.
6. Nuestros tornos verticalesrealiza JB / T9934.2-1999 CNC torno vertical condiciones técnicas yJB / T9934.1-1999 CNC inspección precisión torno vertical.
7. Funciones opcionales para el pequeñoVertical CNC Torno torreta: frecuencia variable paso menos velocidad, herramienta eléctricatitular y cama aumentada, etc.

Parámetros

Término	Unidad	CK5116E
Max. diámetro de giro de la mesa de trabajo	mm	1600
Diámetro Mesa de trabajo	mm	1400
Max. altura de la pieza de trabajo	mm	1200/1400/1600
Max. peso de la pieza de trabajo	t.	5
Rotación de gama de la mesa de trabajo	r / min	5-160
Número de la etapa mecánica de la variable  velocidad		16
Max. la fuerza de corte de herramientas vertical  puesto	KN	30 ram cuadrado / herramienta eléctrica 25  portador
Max. par de apriete de la mesa de trabajo	Nm	25000
Viajes horizontal de herramientas vertical  puesto	mm	1020
Recorrido vertical de herramientas vertical  puesto	mm	800
Forma portadora de la estación Herramienta	Portaherramientas cuadrado de portaherramientas / eléctrica  con 5 estación
Viajes Crossbeam	mm	850/1050/1250
Alimentar velocidad de portaherramientas	mm / min	0,1-500
Puesto Herramienta velocidad de movimiento rápido	mm / min	6000
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 × 40/32 × 32
Potencia del motor eléctrico principal	KW	30
Precisión de posicionamiento		0.03
Repetibilidad precisión de posicionamiento		0,015
Precisión de mecanizado	IT7
Peso de la máquina	t.	12.13.14
