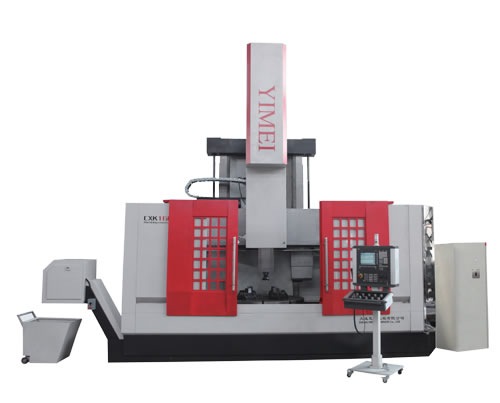

Centro Compuesto CXK125 CNC

Como un nuevo tipo de una sola columna de Chinacentro compuesto, nuestro centro compuesto CNC dispone de los personajes de la función multi,alta precisión y eficiencia. Sus funciones incluyen torneado, fresado, taladrado,aburrido, molienda, etc.

Características del Centro Compuesto CNC

1. Tiene X Y Z tres ejes, ySe pueden añadir hasta cinco ejes de vinculación.
2. El simétrica térmicaconstrucción con alta estabilidad se utiliza para los principales componentes básicos y eltransmisión principal.
3. Con la adopción decojinete guía hidrostática manera, la mesa de trabajo tiene la indexación precisión y fresadofunción de la alimentación.
4. La traviesa de centro compuesto CNCpuede posicionamiento grado.
5. Ram China compuesto de una sola columnacentro utiliza la alta precisión de transmisión de tornillo de la bola y la máquina está equipadacon auto ATC de inflexión. La herramienta de fresadorevista tiene 12 a 20 estación de herramienta para la opción.

Parámetros del Centro Compuesto CNC

No.	Torneado vertical y centro de fresado	Unidad	CXK125
1	Diámetro Mesa de trabajo	mm	1050
2	Max. Diámetro de giro	mm	1250
3	Max. Altura de trabajo	mm	1200
4	Max.weight de pieza de trabajo	tonelada	5
5	Motor principal	KW	28
6	Rotación de la mesa de trabajo mientras gira	rpm	1-400
7	Rotación de la mesa de trabajo, mientras que la molienda (eje C)	rpm	0-3
8	Max. Torque de mesa de trabajo	nm	10500
9	Cortar dimensión sección de ram	mm	280x280
10	Recorrido Vertical (eje Z)	mm	800
11	Velocidad de desplazamiento rápido de portaherramientas (X. Z  eje)	mm / min	10000
12	Alimentar velocidad de portaherramientas (X. Eje Z)	mm / min	,1-2000
13	Fuerza Max.turning	KW	25
14	La rotación del eje de fresado	Rpm	5-2000
15	Momento de eje de fresado	Nm	600/800
16	Poder del eje de fresado	KW	18/28
17	Agujero de la forma cónica del eje de fresado	Iso	BT50
18	Ictus Crossbeam / grado	mm	800/5
19	Crossbeam velocidad de desplazamiento rápido 6	mm / min	440
20	Fresado número de herramienta en el ATC		24
21	Revista de inflexión auxiliar herramienta	posición	6
22	Precisión de posicionamiento del eje X.Z.Y	mm	0.01
23	Precisión de posicionamiento de repetición de  Eje X.Z.Y	mm	0,005
24	Precisión de posicionamiento del eje C	segundo	± 3 "
25	Sistema de CNC		Siemens828D sl
