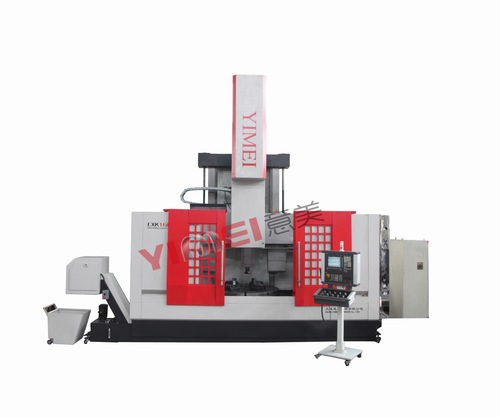

Centro Compuesto CXK160 CNC

Al estar desarrollado e investigado por nuestra empresaindependientemente, nuestro centro de convertir a China Vertical tiene los caracteres de múltiplesfunción, alta precisión y alta eficiencia. En comparación con CNC tradicionaltorno vertical, nuestro centro compuesto de una sola columna CNC tiene más funciones, comotorneado, fresado, taladrado, mandrinado y molienda para una sujeción tiempo. Es ampliamenteutilizado en proyecto militar, aeroespacial, construcción naval, etc.

Características de CNC Columna Individual Centro Compuesto

1. Los componentes principales y transmisión principalChina centro de torneado vertical adopta una estructura simétrica térmica que tienealta estabilidad térmica.
2. Alta precisión doble filade rodillos cilíndricos se utiliza para el eje principal de la mesa de trabajo. Nuestra mesa de trabajo tiene lafunciones de indexación de precisión, torneado y fresado alimentación.
3. La viga tiene jerárquicafunción de posicionamiento.

Parámetros

No.	Torneado vertical y centro de fresado	Unidad	CXK160
1	Diámetro Mesa de trabajo	mm	1400
2	Max. Diámetro de giro	mm	1600
3	Max. Altura de trabajo	mm	1400
4	Max.weight de pieza de trabajo	t	8
5	Motor principal	KW	28
6	Rotación de la mesa de trabajo mientras gira	rpm	1 a 315
7	Rotación de la mesa de trabajo, mientras que la molienda (eje C)	rpm	0-3
8	Max. Torque de mesa de trabajo	nm	12500
9	Cortar dimensión sección de ram	mm	280x280
10	Recorrido Vertical (eje Z)	mm	1000
11	Velocidad de desplazamiento rápido de portaherramientas (X. Z  eje)	mm / min	10000
12	Alimentar velocidad de portaherramientas (X. Eje Z)	mm / min	,1-2000
13	Fuerza Max.turning	kn	25
14	La rotación del eje de fresado	rpm	5-2000
15	Par de eje de fresado	nm	600/800
16	Poder del eje de fresado	KW	18/28
17	Agujero de la forma cónica del eje de fresado	iso	BT50
18	Ictus Crossbeam / grado	mm	1000/6
19	Crossbeam velocidad de desplazamiento rápido 6	mm / min	440
20	Nu0.01mber Herramienta en ATC0.005		24
21	Revista de inflexión auxiliar herramienta	posición	6
22	Precisión de posicionamiento del eje X.Z.Y	mm	0.01
23	Precisión de posicionamiento de repetición de  Eje X.Z.Y	mm	0,005
24	Precisión de posicionamiento del eje C	segundo	+/- 3 "
26	Sistema de CNC		Siemens828D sl
