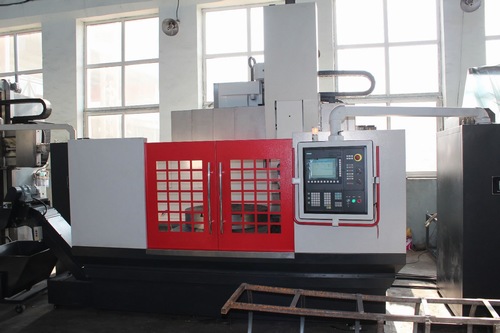

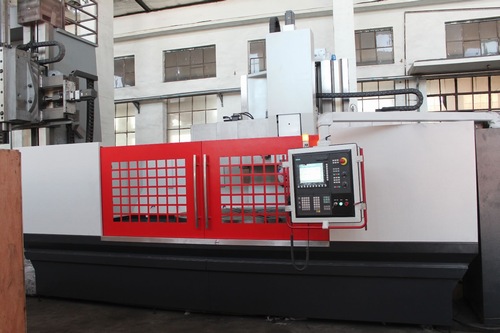

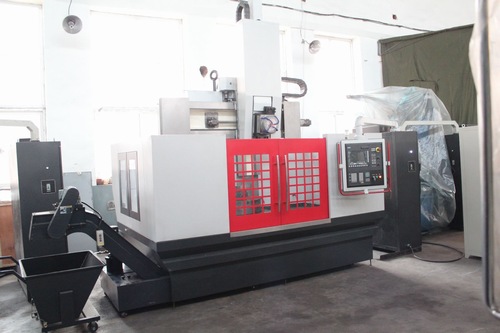

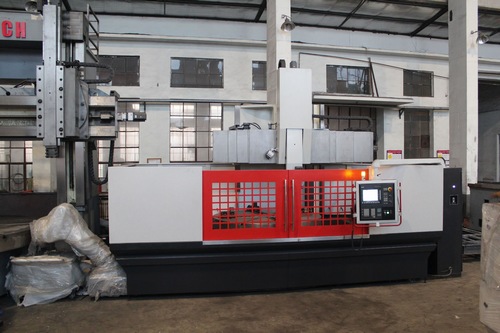

Centro Compuesto CXK200 CNC Vertical

En comparación con la tradicional vertical CNCtorno, nuestro centro compuesto verticales CNC de China tiene más funciones, como torneado,fresado, taladrado, mandrinado y molienda para una sujeción tiempo. Si está equipadocon la cabeza péndulo doble, nuestra máquina puede producir superficies más complicadascomo paletas. Tiene tres ejes XYZ, y se puede añadir hasta cinco vinculacióneje. Es ampliamente utilizado en el proyecto militar, aeroespacial, construcción naval, etc. Comoun proveedor de torneado y centro de fresado, nuestra empresa le ofrece los productoscon la mejor calidad.

Características del Centro Compuesto de China CNC Vertical

1. Los principales componentes y principaltransmisión tiene alta estabilidad térmica debido a su estructura simétrica térmica.
2. El eje principal de la mesa de trabajo adopta el altode rodillos cilíndricos de doble hilera precisa.
3. La mesa de trabajo tiene las funciones de precisiónindexación, torneado y fresado alimentación.
4.

Parámetros:

No.	Torneado vertical y centro de fresado	Unidad	CXK200
1	Diámetro Mesa de trabajo	mm	1800
2	Max. Diámetro de giro	mm	2000
3	Max. Altura de trabajo	mm	1600
4	Max.weight de pieza de trabajo	t	8
5	Motor principal	KW	28
6	Rotación de la mesa de trabajo mientras gira	rpm	Desde 1 hasta 250
7	Rotación de la mesa de trabajo, mientras que la molienda (eje C)	rpm	0-2
8	Max. Torque de mesa de trabajo	nm	16000
9	Cortar dimensión sección de ram	mm	280x280
10	Recorrido Vertical (eje Z)	mm	1250
11	Velocidad de desplazamiento rápido de la post herramienta (eje Z X.)	mm / min	10000
12	Alimentar velocidad de portaherramientas (X. Eje Z)	mm / min	,1-2000
13	Fuerza Max.turning	KN	25
14	La rotación del eje de fresado	rpm	5-2000
15	Momento de eje de fresado	nm	600/800
16	Poder del eje de fresado	KW	18/28
17	Agujero de la forma cónica del eje de fresado	iso	BT50
18	Ictus Crossbeam / grado	mm	1200/7
19	Crossbeam velocidad de desplazamiento rápido 6	mm / min	440
20	Número de herramienta en el ATC		24
21	Revista de inflexión auxiliar herramienta	posición	6
22	Precisión de posicionamiento del eje X.Z.Y	mm	0.01
23	Precisión de posicionamiento de repetición de  Eje X.Z.Y	mm	0,005
24	Precisión de posicionamiento del eje C	segundo	± 3 "
26	Sistema de CNC		Siemens828D sl
