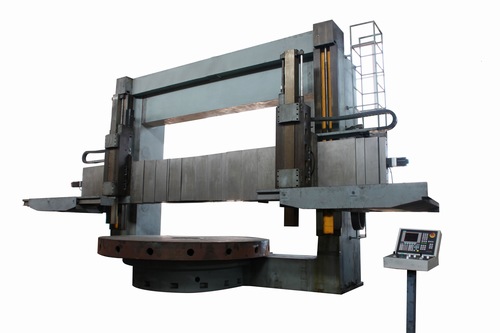

Máquina (TVP) CK5263 Torno Vertical

Nuestra alta rigidez base de hierro fundido y de la columnatener una perfecta estabilidad y rendimiento anti sísmica. La verticalesestructura del torno CNC torneado vertical hace que la configuración más conveniente y tomamenor espacio. Con la adopción del agua y el aceite de separaciónestructura, el agua fría puede mantener limpio por más tiempo.

Ventajas de Vertical Torno Máquina con Doble Columna

1. Torno vertical de baja tensióneléctrica adopta la marca internacional de ABB y los componentes eléctricosutilizar los componentes con ultra-alta calidad,Equipos CNC utilizandoSiemens 828D (Fanuc 0i-TD por opción), servo motor y servo controlador todas utilizanLos productos de Siemens;
2. La alta rectificado de precisiónengranajes del torno CNC torneado vertical tiene bajo nivel de ruido y un funcionamiento estable.

Parámetros de Vertical Torno Máquina con Doble Columna

Término	Unidad	CK5263
Max. diámetro de giro	mm	6300
Diámetro Mesa de trabajo	mm	4500/5000/5700
Max. altura de la pieza de trabajo	mm	3150/4000
Max. peso de la pieza de trabajo	t.	50/100/150
Max. la fuerza de corte de la derecha portaherramientas	Kn	50/80/120
Max. la fuerza de corte de izquierda portaherramientas	Kn	40/70/100
Max. fuerza de corte total de	Kn	150
Max. par de apriete de la mesa de trabajo	Kn	100/150/250
Número de la etapa de velocidad variable de  mesa de trabajo	Dos engranajes
Rango de velocidad variable de la mesa de trabajo	r / min	0,5-40
Número de la etapa Alimentación	AV servo continuo
Gama Alimentación	mm / min	,1-2000
Viajes horizontal de portaherramientas	mm	3450
Recorrido vertical de portaherramientas	mm	1600/2000
Crossbeam velocidad de movimiento	mm / min	380
Puesto Herramienta velocidad de movimiento rápido	mm / min	4000
Max. ángulo de giro de la mesa de trabajo	.	+/- 30
Precisión de posicionamiento	mm	0.03
Repetibilidad precisión de posicionamiento	mm	0,015
Precisión de mecanizado	IT7
Potencia del motor eléctrico principal	Kw	DC90 / 110
Tamaño global	mm	8100 × 13080 × 8520
Peso de la mesa de trabajo	t.	118/127/178
