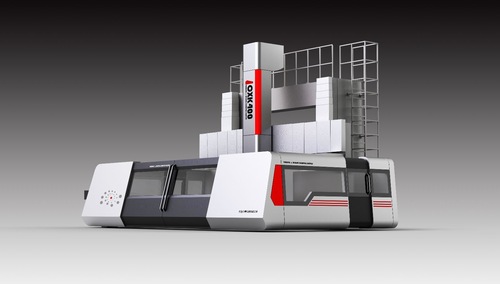

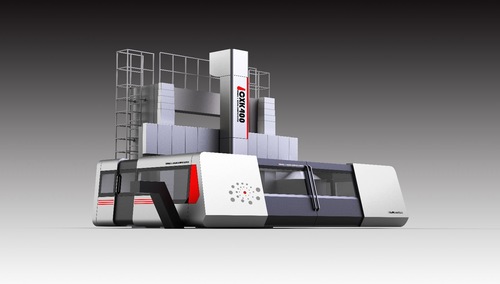

CXK400 Centro de mecanizado CNC

Esta serie de centro de mecanizado CNC adopta variasdiseños avanzados como el diseño 3D avanzados de informática, diseño modular y finitoanálisis de elementos. Está equipado con un avanzado equipo de la máquina herramienta ydispositivo de detección, que considere plenamente la demanda de procesamiento de corte pesado,alta eficiencia y alta precisión.
Al estar equipado con cambio automáticola medición y el dispositivo de ajuste de la máquina-herramienta, nuestra

CNC

Características del Centro de mecanizado CNC

1. Dado que los productos de desarrollo propio, nuestratorneado y centro de mecanizado de fresado tiene los caracteres de múltiples funciones, altaprecisión y alta eficiencia.
2. CXK400 tienen 3 ejes que puedanrealizar torneado, fresado, mandrinado, taladrado, rectificado y salvo superficie inferiordespués de la fijación de una vez. Se puede añadir hasta 5 ejes que pueden procesar máspieza compleja con el equipo de la cabeza del péndulo doble.
3. Debido a la térmicaconstrucción simétrica,nuestros principales componentes básicos y el principaltransmisión de centro de mecanizado CNC tiene una alta estabilidad.

Parámetros del Centro de mecanizado CNC

Torneado vertical y centro de fresado	unidad	CXK400
Diámetro Mesa de trabajo	mm	3600
Max. diámetro de giro	mm	4000
Max. altura de mecanizado	mm	2500
Max. peso de la pieza de trabajo	t.	32
Potencia del motor principal	KW	75
Velocidad de la mesa de trabajo mientras gira	r / min	50
Velocidad de la mesa de trabajo, mientras que la molienda (eje C)	r / min	0-3
Max. par de apriete de la mesa de trabajo	Nm	80000
Dimensión de la sección de ram	mm	280 × 280
Recorrido Vertical (eje Z)	mm	1250
Velocidad de movimiento rápido de portaherramientas (X eje Z  eje)	mm / min	6000
Alimentar velocidad de portaherramientas	mm / min	,1-2000
Fuerza de giro Max (L / R)	KN	35/40
Fresado eje velocidad de rotación	r / m	5-2000
Torsión del eje de fresado	nm	800
Fresado poder eje	KW	28
Agujero de la forma cónica del eje de fresado	iso	BT50
Ictus Crossbeam / grado	mm	2100
Crossbeam velocidad de movimiento rápido	mm / min	350
Número de fresa en la revista		24
Revista de inflexión auxiliar herramienta		6
Precisión de posicionamiento de X, Z, eje Y	mm	0.01
Repetibilidad precisión de posicionamiento de X, Y, Z  eje	mm	0,005
Precisión de posicionamiento del eje C	mm	± 6 "
Repetibilidad precisión de posicionamiento de C  eje	mm	± 3 "
Sistema de CNC	Siemens 828DSL
