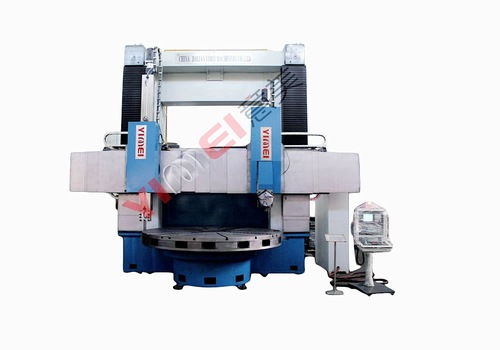

CK5231E CNC Torno Vertical

Esta serie de la columna doble estándartorno vertical adopta diseño modular. La mesa de trabajo de la máquina de torno CNC usosmodo de guía de presión estática.

Características:

1. Esta serie de doble estándartorno vertical columna adopta el diseño modular.Su soporte de la herramienta correcta es CNC portaherramientas y la izquierda es portaherramientas convencional.
2. El sistema de Siemens 828DSL CNC. (elSistema de Fanuc OI-TD es opcional)
3. 100% la operación manual completofunción. La máquina del torno CNC es conveniente y práctico.
4. Cuatro engranajes mecánicatransmisión + gran potencia DC continuo del motor
5. La guía del haz es manejado porcompuesto de endurecimiento por inducción de frecuencia supersónica y que adopte en el material móvil deslizanteescribe. El titular de herramientas vertical utiliza tipo cuadrado ariete (QT600-3), lo que puederealizar el corte pesado. La superficie de deslizamiento utiliza pegue el tratamiento de plástico conrendimiento duradero.
6. piezas fundidas de alta calidad portratamiento de envejecimiento térmico.
7. Para darse cuenta de la pieza de trabajo pesadocorte, el puesto de herramientas vertical de torno vertical estándar doble columna esequipado con ram cuadrado.
8. La guía de manera traviesa, rammodo de guía y camino columnas guía están equipados con bomba de lubricación automática.

Parámetros de Standard Doble Columna Vertical Torno

Término	Unidad	CK5231
Max. diámetro de giro	mm	3150
Diámetro Mesa de trabajo	mm	2250/2830
Max. altura de la pieza de trabajo	mm	2000/2500
Max. peso de la pieza de trabajo	t.	16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	Cuatro marchas + sin escalonamientos
Rango de velocidad variable de la mesa de trabajo	r / min		0,5-50
Gama Alimentación	mm / min		,1-2000
Viajes horizontal de portaherramientas	mm		1730
Recorrido vertical de portaherramientas	mm		1000/1250
Crossbeam velocidad de movimiento	mm / min		350
Puesto Herramienta velocidad de movimiento rápido	mm / min		6000
Max. ángulo de giro de la mesa de trabajo	.		+/- 30
Precisión de posicionamiento	mm		0.03
Repetibilidad precisión de posicionamiento	mm		0,015
Precisión de mecanizado	IT7
Potencia del motor eléctrico principal	KW		55
Guía de forma de la mesa de trabajo de tipo	mm		presión estática
Peso de la mesa de trabajo	t.		36/40/48
