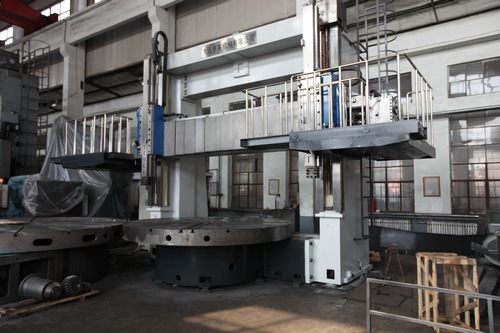

(TVP) CK5250 Vertical Torno

China, tornos torno vertical puedeprocesar la superficie cónica externa e interna, superficie de extremo y ranuradohecha de metales ferrosos, metales no ferrosos y algunas partes no metálicas en una multay la forma áspera. Adopta estación hidráulica independiente y diseño modular.
La guía de haz y la guía de carnero son manejados porendurecimiento por inducción de frecuencia supersónica. La guía de haz de cromo y tungstenoguía de manganeso se corresponden con el blanco de protección de acero viga y placa de caminar,que hacen de la guía de la viga más durable. Se condujo principalmente por motor de corriente continua ya través de nivel 2 husillo mecanismo de cambio de velocidad.

Características de la TVP Series Vertical Torno de torneado

1. Sistema Siemens 828D o 840D CNCFanuc sistema de OI-TD y la función de operación manual del 100%. Guía sobre el travesaño deChina, máquina de torneado vertical está pegando con cromo-tungstenoplaca de manganeso.
2. El titular de la herramienta de la izquierda estipo convencional y el derecho es de tipo CNC y ambos pueden ser portadores de herramientas CNC.
3. La guía de la viga y la guía de carnero deSerie TVP torno torneado vertical se manejan por inducción de frecuencia supersónicaendurecimiento. La guía de haz y el cromotungsteno placa de guía de manganeso se corresponden con la protección de acero blanco viga ytablero, lo que hace que la guía más duradero caminar.
4. La forma de guía de usos mesa de trabajoaceite de corriente constante suministrada por la constante del motor con precisión y estabilidad:aceite hidráulico China máquina del torno de torneado vertical adopta refrigeradorconstante refrigerante que reduce eficazmente la variante de la mesa de trabajo para asegurarmecanizado de precisión de la mesa de trabajo.
5. La serie TVP torneado verticalTorno se condujo principalmente por motor de corriente continua a través de nivel 2 husillo de cambio de velocidadmecanismo y la aplicación de cambio de velocidad mesa. También puede optar por servomotoras o de servicio del inversor motores de CA de husillo de acuerdo con los usuarios "especialrequisitos.

Parámetros de la TVP Series Vertical Torno de inflexión

Término	Unidad	CK5250
Max. diámetro de giro	mm	5000
Diámetro Mesa de trabajo	mm	4000/4500
Max. altura de la pieza de trabajo	mm	2500/3150/4000
Max. peso de la pieza de trabajo	t.	32/50
Max. la fuerza de corte de la derecha portaherramientas	KN	50
Max. la fuerza de corte de izquierda portaherramientas	KN	40
Max. fuerza de corte total de	KN	90
Max. par de apriete de la mesa de trabajo	KN	100
Número de la etapa de velocidad variable de  mesa de trabajo	Dos engranajes
Rango de velocidad variable de la mesa de trabajo	r / min	0,5-40
Número de la etapa Alimentación	AV servo continuo
Gama Alimentación	mm / min	,1-2000
Viajes horizontal de portaherramientas	mm	2800
Recorrido vertical de portaherramientas	mm	1250/1600/2000
Crossbeam velocidad de movimiento	mm / min	380
Puesto Herramienta velocidad de movimiento rápido	mm / min	4000
Max. ángulo de giro de la mesa de trabajo	.	+/- 30
Precisión de posicionamiento	mm	0.03
Repetibilidad precisión de posicionamiento	mm	0,015
Precisión de mecanizado	IT7
Potencia del motor eléctrico principal	KW	DC75
Tamaño global	mm	8100 × 13080 × 8520
Peso de la mesa de trabajo	t.	108/115
