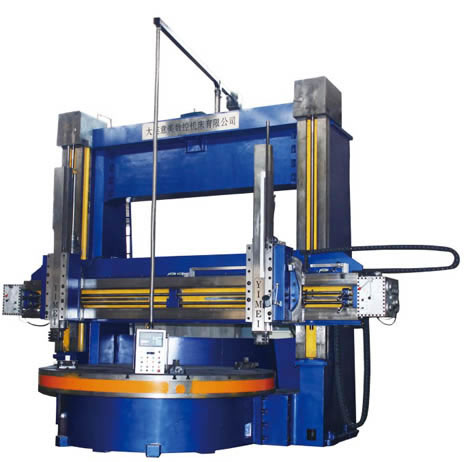

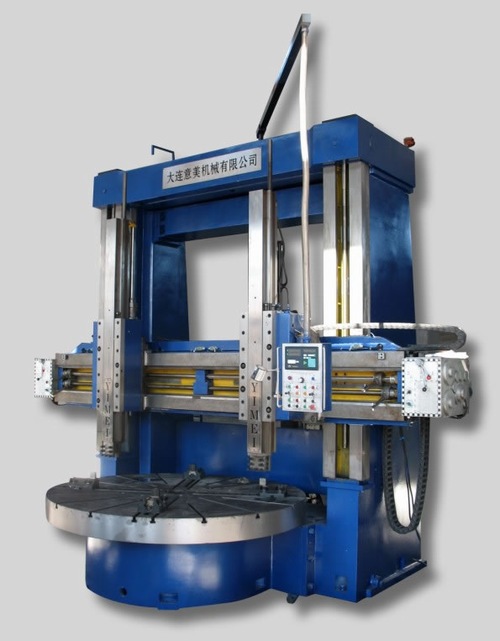

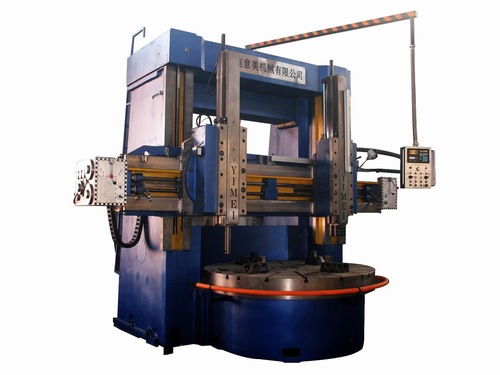

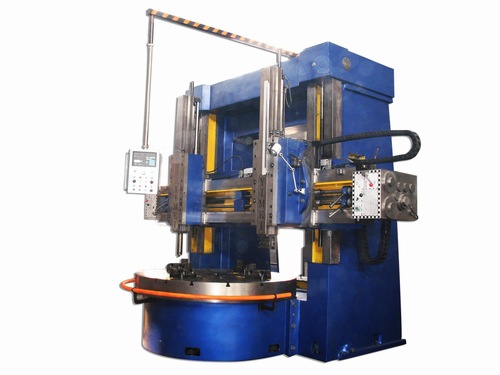

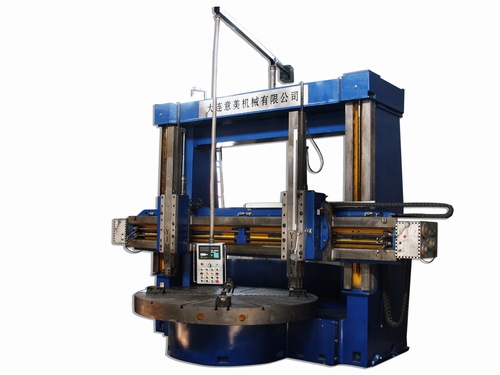

Doble Columna Vertical Torno

Con la adopción del hidráulico independienteestación de diseño modular, nuestra columna doble torno vertical es adecuado paraprocesamiento de aleación dura, herramientas de corte de cerámica, metales ferrosos, metales no ferrososy algunas partes no metálicas del cilindro interior y exterior, interior y exteriorsuperficie cónica, superficie frontal, ranurado de desbaste y acabado.

Características de Doble Columna Vertical Torno,

1. Basado en el diseño modular,nuestros China doble torneado columna tiene un rendimiento estable y fiable.
2. Estar procesado por térmicatratamiento de envejecimiento, ourChinadouble torneado columna tiene alta calidad.
3. La superficie de la viga transversal esprocesada por enfriamiento rápido de frecuencia supersónica. Su manera de guía está deslizando y rodandoTipo de compuesto. El puesto de herramientas vertical utiliza hierro fundido dúctil y la superficie dedeslizante está con cinta plástica, que es resistente y duradera,
4. La bomba de lubricación automática dedobletorno vertical de columna puede lubricar cada parte de forma automática.
5. China, torneado de doble columna tiene sistema de control de Japón Omron PLC y tiene altapartes eléctricas de calidad.
6. Tiene dos formas de trabajo,& dinámica forma de guía de presión estática con 10 toneladas de capacidad de carga y puramodo de guía de presión estática con 16-20 toneladas de capacidad de carga.
7. Su hidráulico independienteestación con dispositivo de visualización de rejilla es fácil de ajustar, reparar y mantener.
8. La variable de alta precisiónengranaje de velocidad (6 grados) y equipo de molienda nivel espiral (7 grado) tienen lapersonajes de bajo nivel de ruido y un funcionamiento suave.
9. Esta doble columna verticalTorno realiza JB / T4116-96 CNC inspección vertical de precisión torno yJB / 3665-96 CNC estado técnico torno vertical.

Típico de C5225E columna individual especificación Vertical Torno

Término	Unidad	C5225E
Max. diámetro de giro	mm	2500
Diámetro Mesa de trabajo	mm	2250
Max. altura de la pieza de trabajo	mm	1600/2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	mm	1400
Recorrido vertical de portaherramientas	mm	1000/1250
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	KW	55
Peso de la mesa de trabajo	t.	32/35/37

Parámetros

Término	Unidad	C5225E
Max. diámetro de giro	mm	2500
Diámetro Mesa de trabajo	mm	2250
Max. altura de la pieza de trabajo	mm	1600/2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	Kn	35
Max. la fuerza de corte de izquierda portaherramientas	Kn	30
Max. fuerza de corte total de	Kn	sesenta y cinco
Max. par de apriete de la mesa de trabajo	Kn	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	mm	1400
Recorrido vertical de portaherramientas	mm	1000/1250
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	Kw	55
Peso de la mesa de trabajo	t.	32/35/37

Parámetros

Término	Unidad	C5228E
Max. diámetro de giro	mm	2900
Diámetro Mesa de trabajo	mm	2250
Max. altura de la pieza de trabajo	mm	2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	mm	1600
Recorrido vertical de portaherramientas	mm	1000/1250
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	± 30
Potencia del motor eléctrico principal	KW	55
Peso de la mesa de trabajo	t.	34/36

Parámetros

Término	Unidad	C5231E
Max. diámetro de giro	mm	3150
Diámetro Mesa de trabajo	mm	2250/2830
Max. altura de la pieza de trabajo	mm	2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	mm	1730
Recorrido vertical de portaherramientas	mm	1000/1250
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	KW	55
Peso de la mesa de trabajo	t.	36/40/42

Parámetros

Término	Unidad	C5235E
Max. diámetro de giro	mm	3500
Diámetro Mesa de trabajo	mm	2830/3150
Max. altura de la pieza de trabajo	mm	2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	Mm	1880
Recorrido vertical de portaherramientas	Mm	1000/1250/1600
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	KW	55
Peso de la mesa de trabajo	t.	43/45

Parámetros

Término	Unidad	CJ5240
Max. diámetro de giro	mm	4000
Diámetro Mesa de trabajo	mm	3600
Max. altura de la pieza de trabajo	mm	2500/3150
Max. peso de la pieza de trabajo	t.	32
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	80
Número de la etapa de velocidad variable de  mesa de trabajo	Dos marchas + sin escalonamientos
Rango de velocidad variable de la mesa de trabajo	r / min	0,5-50
Alimentar gama de portaherramientas	mm / min	Izquierda 18 / continuo derecho
Viajes horizontal de portaherramientas	mm	2350
Recorrido vertical de portaherramientas	mm	1300/1600
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	Izquierda 1560 Derecho 6000
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	KW	DC75
Tamaño global	mm	5800 × 5000 × 4600
Peso de la mesa de trabajo	t.	62/65

Parámetros

Término	Unidad	CJ5250
Max. diámetro de giro	mm	5000
Diámetro Mesa de trabajo	mm	4500
Max. altura de la pieza de trabajo	mm	2500/3150
Max. peso de la pieza de trabajo	t.	32
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	80
Número de la etapa de velocidad variable de  mesa de trabajo	Dos marchas + sin escalonamientos
Rango de velocidad variable de la mesa de trabajo	r / min	0,5-40
Alimentar gama de portaherramientas	mm / min	Izquierda 18 / continuo derecho
Viajes horizontal de portaherramientas	mm	2800
Recorrido vertical de portaherramientas	mm	1300/1600
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	Izquierda 1560 Derecho 6000
Max. ángulo de giro de la mesa de trabajo	.	30
Potencia del motor eléctrico principal	KW	DC75
Tamaño global	mm	6800 × 5600 × 4600
Peso de la mesa de trabajo	t.	72/75

Parámetros

Término	Unidad	CQ5240E
Max. diámetro de giro	mm	4000
Diámetro Mesa de trabajo	mm	2830/3150
Max. altura de la pieza de trabajo	mm	2000/2500
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la derecha portaherramientas	KN	35
Max. la fuerza de corte de izquierda portaherramientas	KN	30
Max. fuerza de corte total de	KN	sesenta y cinco
Max. par de apriete de la mesa de trabajo	KN	63
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
Alimentar gama de portaherramientas	mm / min	0,25-90
Viajes horizontal de portaherramientas	mm	2250
Recorrido vertical de portaherramientas	mm	1000/1250/1600
Crossbeam velocidad de movimiento	mm / min	350
Puesto Herramienta velocidad de movimiento rápido	mm / min	1560
Max. ángulo de giro de la mesa de trabajo	.	± 30
Potencia del motor eléctrico principal	KW	55
Peso de la mesa de trabajo	t.	48/50
