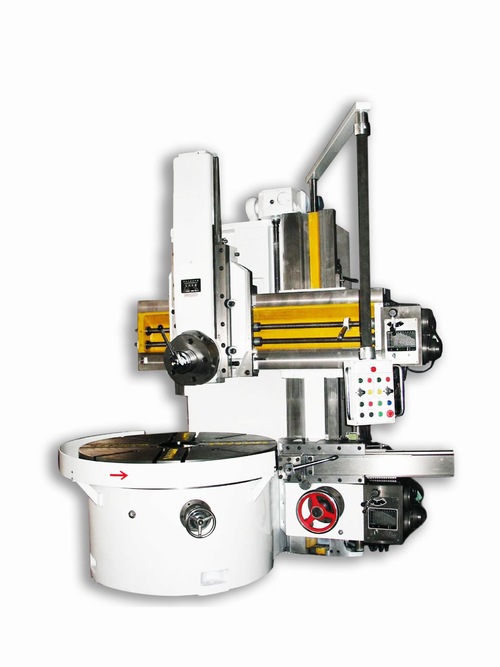

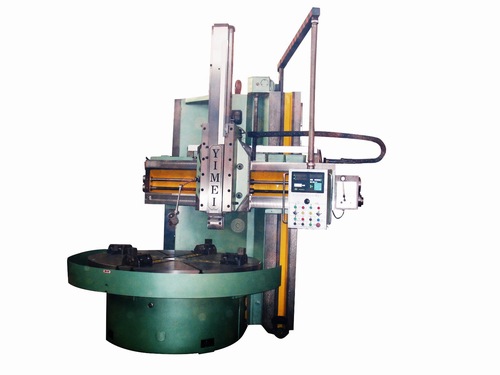

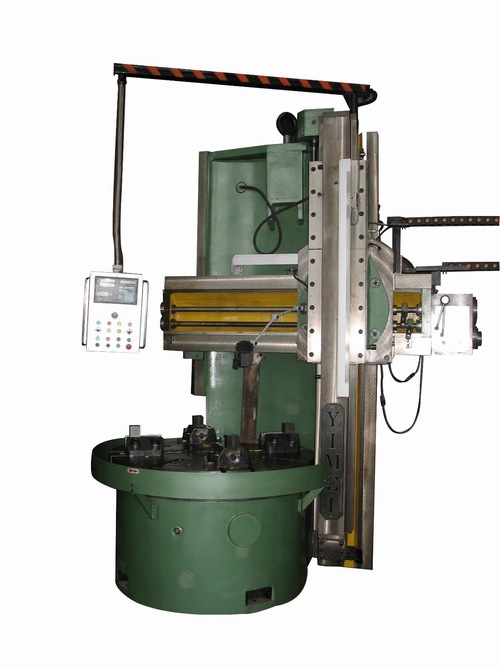

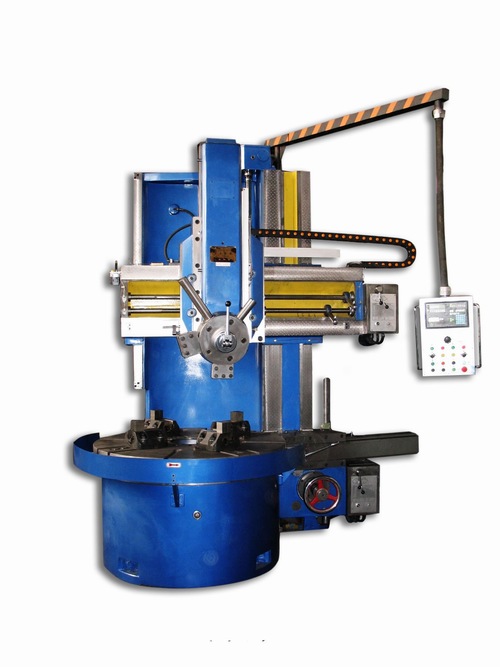

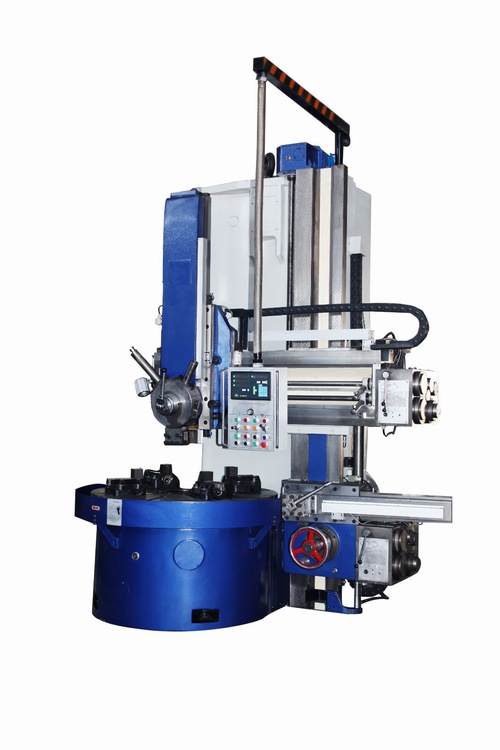

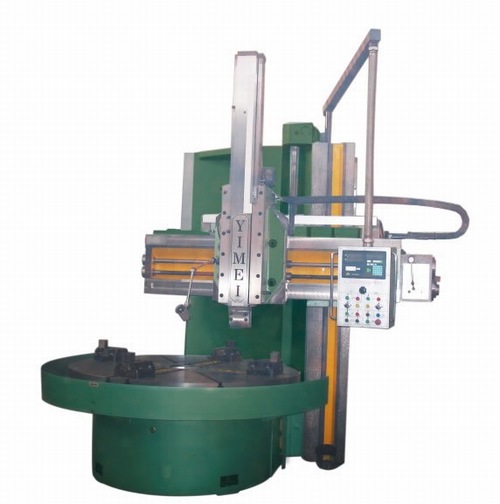

Columna individual Vertical Torno

Sola columna torno vertical tiene buenacalidad, seguro y un rendimiento fiable. Como fabricante de la máquina del torno de una sola columna,nuestra empresa se encuentra en la posición de liderazgo en el mercado de torno de China. Esta máquina se aplica en una variedad de unidad de anillo pequeño, cáscara, bridas yotras partes de la botella, Outler superficie cónica circular y la superficie finalgirando el procesamiento, etc.

Características de columna individual Vertical Torno

1. La guía de haz y guía ramson procesados ​​por supersónico endurecimiento por inducción de frecuencia. (HRC≥50). Sertratada con pegar plástico, la superficie de deslizamiento tiene una fuerte resistencia al desgastey alta precisión. Debido a eso, su círculo de mantenimiento puede ser duró comoMientras más de diez años.
2. Con la aprobación de la arena de la resinaproceso de fundición de molde, las piezas de fundición torno vertical de una sola columna torno verticaltienen calidad y durabilidad superior.
3. El engranaje de la rata de la alta precisión esutilizado para el posicionamiento por la herramienta de cinco ángulo de portadora, que tiene una rigidez más fuerteen comparación con cinco piezas placa de posicionamiento tradicional.
4. Para hacer el torno vertical adaptarseal corte de energía de sobrecarga, hacer que el dispositivo conveniente y mejorar lasalida máxima de par, adoptamos la válvula rotativa eléctrica y el grado 16maquinaria velocidades variables.

Típico de C5112E columna individual especificación Vertical Torno:

Término	Unidad	C5112E
Max.  diámetro de giro de la post herramientas vertical	Mm	1250
Max.  diámetro de giro de la cara posterior de herramientas	mm	1100
Mesa de trabajo  diámetro	Mm	1000
Max.  altura de la pieza de trabajo	Mm	1000/1200
Max.  peso de la pieza de trabajo	T	3.2
Max.  la fuerza de corte de la post herramientas vertical	Kn	20
Max.  la fuerza de corte de la cara posterior de herramientas	Kn	20
Max.  fuerza de corte total de	Kn	35
Max.  par de apriete de la mesa de trabajo	Kn	17.5
Escenario  número de velocidad variable de la mesa de trabajo	16
Variable  rango de velocidad de la mesa de trabajo	r / min	6,3-200
Alimentación  número de la etapa de poste vertical y una herramienta de lado	12
Alimentación  gama de poste vertical y una herramienta de lado	Mm / min	0,8-86
Horizontal  los viajes de la post herramientas vertical	Mm	700
Vertical  los viajes de la post herramientas vertical	Mm	650
Horizontal  los viajes de lado portaherramientas	Mm	630
Vertical  los viajes de lado portaherramientas	mm	900
Travesaño  viajar	Mm	650
Vertical  y el lado posterior Herramienta velocidad de movimiento rápido	Mm / min	1800
Max.  ángulo de giro de la mesa de trabajo	.	30
Travesaño  velocidad de elevación	Mm / min	440
Seccional  dimensión de la barra de herramientas	Mm	40 × 40
Alimentación  potencia del motor eléctrico	kw	1,3 / 1,8
Principal  potencia del motor eléctrico	Kw	22
En general  tamaño	Mm	2360 × 2277 × 3403
Peso  de la mesa de trabajo	T	8

Parámetros

Término	Unidad	VC5112E
Max. diámetro de giro de herramientas vertical  puesto	mm	1250
Max. diámetro de giro de la cara posterior de herramientas	mm	1100
Diámetro Mesa de trabajo	mm	1000
Max. altura de la pieza de trabajo	mm	1000/1200
Max. peso de la pieza de trabajo	t.	3.2
Max. la fuerza de corte de la post herramientas vertical	KN	20
Max. la fuerza de corte de la cara posterior de herramientas	KN	20
Max. fuerza de corte total de	KN	35
Max. par de apriete de la mesa de trabajo	KN	17.5
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	6,3-200
La alimentación de número de etapa de vertical y lateral  portaherramientas	12
Gama de alimentación de la herramienta vertical y lateral  puesto	mm / min	0,8-86
Viajes Horizontal de la post herramientas vertical	mm	700
Recorrido vertical del poste de herramientas vertical	mm	650
Viajes horizontal de lado portaherramientas	mm	630
Recorrido vertical de la cara posterior de herramientas	mm	900
Viajes Crossbeam	mm	650
Herramienta vertical y lateral posterior de movimiento rápido  velocidad	mm / min	1800
Max. ángulo de giro de la mesa de trabajo	.	30
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 * 40
La alimentación de energía del motor eléctrico	KW	1,3 / 1,8
Potencia del motor eléctrico principal	KW	22
Tamaño global	mm	2360 * 2277 * 3403
Peso de la mesa de trabajo	t	8

Parámetros

Término	Unidad	VC5116E
Max. diámetro de giro de herramientas vertical  puesto	mm	1600
Max. diámetro de giro de la cara posterior de herramientas	mm	1400
Diámetro Mesa de trabajo	mm	1400
Max. altura de la pieza de trabajo	mm	1200/1400/1650
Max. peso de la pieza de trabajo	t	5
Max. la fuerza de corte de la post herramientas vertical	KN	25
Max. la fuerza de corte de la cara posterior de herramientas	KN	20
Max. fuerza de corte total de	KN	40
Max. par de apriete de la mesa de trabajo	KN	25
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	5-160
La alimentación de número de etapa de vertical y lateral  portaherramientas	12
Gama de alimentación de la herramienta vertical y lateral  puesto	mm / min	0,8-86
Viajes Horizontal de la post herramientas vertical	mm	915
Recorrido vertical del poste de herramientas vertical	mm	800/1000
Viajes horizontal de lado portaherramientas	mm	630
Recorrido vertical de la cara posterior de herramientas	mm	900
Viajes Crossbeam	mm	650/850/1100
Herramienta vertical y lateral posterior de movimiento rápido  velocidad	mm / min	1800
Max. ángulo de giro de la mesa de trabajo	.	± 30
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 * 40
La alimentación de energía del motor eléctrico	KW	1,3 / 1,8
Potencia del motor eléctrico principal	KW	30
Tamaño global	mm	2660 * 2660 * 3698
Peso de la mesa de trabajo	t	12,8 / 14 / 14,8

Parámetros

Término	Unidad	VV
Max. diámetro de giro de herramientas vertical  puesto	mm	2000
Max. diámetro de giro de la cara posterior de herramientas	mm	1800
Diámetro Mesa de trabajo	mm	1800
Max. altura de la pieza de trabajo	mm	1250/1400
Max. peso de la pieza de trabajo	T	8
Max. la fuerza de corte de la post herramientas vertical	KN	25
Max. la fuerza de corte de la cara posterior de herramientas	KN	20
Max. fuerza de corte total de	KN	40
Max. par de apriete de la mesa de trabajo	KN	32
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	3,2-100
La alimentación de número de etapa de vertical y lateral  portaherramientas	12
Gama de alimentación de la herramienta vertical y lateral  puesto	mm / min	0,8-86
Viajes Horizontal de la post herramientas vertical	mm	1200
Recorrido vertical del poste de herramientas vertical	mm	800
Viajes horizontal de lado portaherramientas	mm	630
Recorrido vertical de la cara posterior de herramientas	mm	900
Viajes Crossbeam	mm	850
Herramienta vertical y lateral posterior de movimiento rápido  velocidad	mm / min	1800
Max. ángulo de giro de la mesa de trabajo	.	± 30
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 * 40
La alimentación de energía del motor eléctrico	KW	1,3 / 1,8
Potencia del motor eléctrico principal	KW	30
Tamaño global	mm	3135 * 3037 * 3910
Peso de la mesa de trabajo	t	17

Parámetros

Término	Unidad	VC5123E
Max. diámetro de giro de herramientas vertical  puesto	mm	2300
Max. diámetro de giro de la cara posterior de herramientas	mm	2000
Diámetro Mesa de trabajo	mm	2000
Max. altura de la pieza de trabajo	mm	1400/1600/2000
Max. peso de la pieza de trabajo	t.	8
Max. la fuerza de corte de la post herramientas vertical	KN	30
Max. la fuerza de corte de la cara posterior de herramientas	KN	20
Max. fuerza de corte total de	KN	40
Max. par de apriete de la mesa de trabajo	KN	32
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	3,2-100
La alimentación de número de etapa de vertical y lateral  portaherramientas	12
Gama de alimentación de la herramienta vertical y lateral  puesto	mm / min	0,8-86
Viajes Horizontal de la post herramientas vertical	mm	1300
Recorrido vertical del poste de herramientas vertical	mm	800/1000/1300
Viajes horizontal de lado portaherramientas	mm	630
Recorrido vertical de la cara posterior de herramientas	mm	900
Viajes Crossbeam	mm	1050/1250
Herramienta vertical y lateral posterior de movimiento rápido  velocidad	mm / min	1800
Max. ángulo de giro de la mesa de trabajo	.	± 30
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 * 40
La alimentación de energía del motor eléctrico	KW	1,3 / 1,8
Potencia del motor eléctrico principal	KW	30
Tamaño global	mm	3310 * 3245 * 4010
Peso de la mesa de trabajo	t.	18/19/21

Parámetros

Término	Unidad	C5126E
Max. diámetro de giro de herramientas vertical  puesto	mm	2600
Max. diámetro de giro de la cara posterior de herramientas	mm	2250
Diámetro Mesa de trabajo	mm	2250
Max. altura de la pieza de trabajo	mm	1600/2000
Max. peso de la pieza de trabajo	t.	10/16
Max. la fuerza de corte de la post herramientas vertical	KN	30
Max. la fuerza de corte de la cara posterior de herramientas	KN	20
Max. fuerza de corte total de	KN	40
Max. par de apriete de la mesa de trabajo	KN	45
Número de la etapa de velocidad variable de  mesa de trabajo	16
Rango de velocidad variable de la mesa de trabajo	r / min	2-63
La alimentación de número de etapa de vertical y lateral  portaherramientas	12
Gama de alimentación de la herramienta vertical y lateral  puesto	mm / min	0,8-86
Viajes Horizontal de la post herramientas vertical	mm	1500
Recorrido vertical del poste de herramientas vertical	mm	1000/1300
Viajes horizontal de lado portaherramientas	mm	630
Recorrido vertical de la cara posterior de herramientas	mm	900
Viajes Crossbeam	mm	1250/1650
Herramienta vertical y lateral posterior de movimiento rápido  velocidad	mm / min	1800
Max. ángulo de giro de la mesa de trabajo	.	± 30
Crossbeam velocidad de elevación	mm / min	440
Dimensión de la sección de la barra de herramientas	mm	40 * 50
La alimentación de energía del motor eléctrico	KW	1,3 / 1,8
Potencia del motor eléctrico principal	KW	37
Tamaño global	mm	3675 * 3355 * 5100
Peso de la mesa de trabajo	t	26/28
